高溫蜜桃产品一区一区三区在线的控製係統安裝步驟

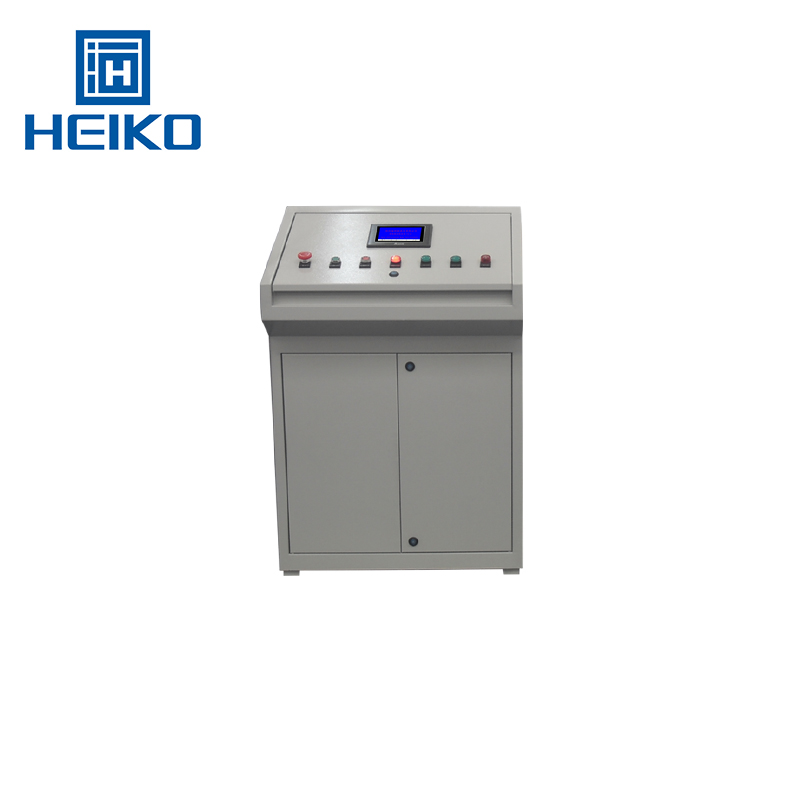

 　　1、控製櫃為落地式向問天櫃體，可直接固定在地麵上，用戶也可自製底座。

　　2、將溫度傳感器、壓力傳感器與加熱棒等元件安裝到高溫蜜桃产品一区一区三区在线上。

　　3、電纜從控製櫃的側麵引入櫃內(動力線與信號線分隔安裝，所有傳感器信號屏蔽線必須和動力線接地線分開接地)，按照端子接線圖連接線路。(注：接線端子連接圖見隨附帶電氣圖紙)

　　4、電氣參數說明：

　　(1)電源進線3相四線380V/60HZ、蜜桃产品一区一区三区在线電機輸出3相380V/60HZ。

　　(2)高溫蜜桃产品一区一区三区在线的泵前、泵體、泵後加熱器輸出單相AC220V。

　　(3)進、出口壓力檢測信號為模擬量0-10V輸入。

　　(4)泵前、泵體、泵後溫度檢測信號K型熱電偶。

　　(5)控製櫃到主機變頻器的控製信號為模擬量0-10V輸出。

　　5、接線說明：

　　(1)電機動力線按照電氣圖紙連接，電機必須有效接地避免對信號線路的幹擾。(注：通電前必須檢查電機絕緣和三相電阻是否一樣)

　　(2)壓力傳感器(0-10V)信號線按照電氣圖紙連接，(S+)為藍線,(S-)為黃線,(E+)為紅線，(E-)為白線,綠色為校準線，帶熱縮管的為屏蔽線。

　　(3)溫度傳感器信號正為紅線，信號負為藍線;

　　(4)溫度加熱器動力線(AC220V)按照電氣圖紙連接，無正負相序之分。(注:但通電前必須檢查線路，保證沒有接地和短路)

　　6、高溫蜜桃产品一区一区三区在线的控製係統保護裝置：

　　(1)斷路器短路保護

　　(2)變頻器過載保護

　　(3)壓力超限位保護

　　(4)與主機的連鎖保護

　　7、設備使用環境：環境溫度：-10℃-+50℃環境濕度:<85RH(無凝露避免強腐蝕性物質)

　　8、電氣控製技術指標：傳感器測量精度：±0.5%，設備控製精度：±1%，設備供電電壓：380VAC(根據客戶所處地區電壓標準)，電機額定容量：15KW(根據蜜桃产品一区一区三区在线流量選擇)
